Novus联接手艺团队通过全球框架协议恒久给某外资在海内的化工码头客户提供荷兰Gutteling品牌的运送化学品的复合软管产品和效劳。。。。

2019年年底，
，
，Novus手艺团队接到该客户的手艺咨询，
，
，有几根从2016年最先用来运送苯乙烯的6寸的软管，
，
，靠近法兰讨论处的管体有变硬征象，
，
，可是凭证试压流程打压不爆发走漏。。。？？？？？突殖〔僮鞴こ淌υ谥按游醇嗨频那樾，
，
，想咨询我们手艺团队，
，
，该软管变硬可能的缘故原由以及继续使用这类软管的清静性能。。。。

接到客户的咨询后，
，
，Novus手艺职员在和荷兰Gutteling工厂充分交流后，
，
，虽然该软管已经由了质保期，
，
，本着对客户清静生产认真的态度以及对反响问题的严谨专业的态度，
，
，荷兰工厂决议免费召回该软管的发硬管体部分，
，
，举行拆解剖析可能的原因。。。。

以下为最终问题剖析报告的摘取内容，
，
，并由Novus手艺团队做了对应的翻译：

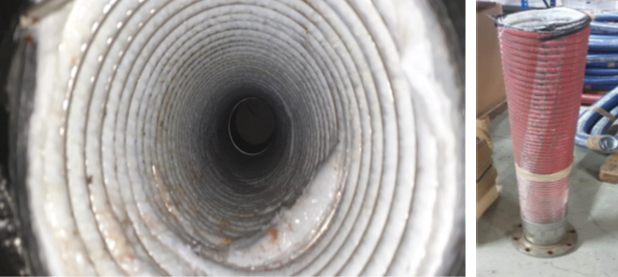

划分带有编号的2个软管截取段已于2020年第10周运至Gutteling荷兰工厂，
，
，每个带讨论的软管截取段的长度约为1.3米，
，
，软管的外部状态优异，
，
，钢丝没有移位，
，
，保；；；；；げ忝挥兴鸹。。。。

检查发明：内衬有几处很显着的损伤。。。。

下一步的研究是通过审查每个纠葛层来检查管体的内部情形。。。。

流程办法

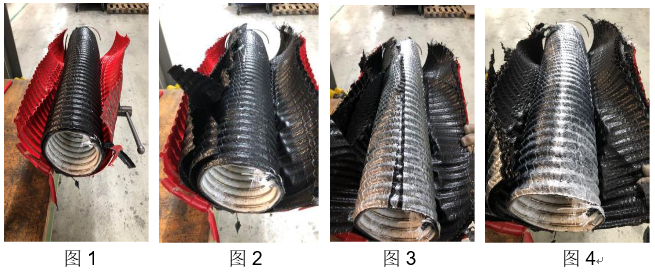

A． 取下外层钢丝和最外侧的编织层和耐侵蚀保；；；；；つ

质料柔韧性好，
，
，无损坏，
，
，易剥离（图1/2/3/4）

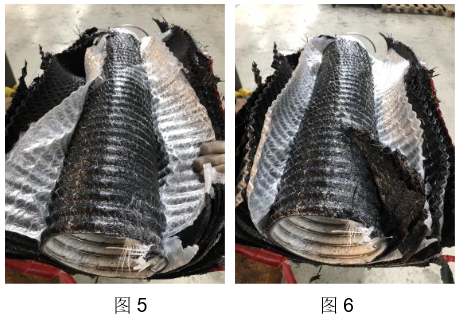

B. 取下第二区间的薄膜和编织层

质料柔韧性好，
，
，无损坏，
，
，易剥离（图5/6）

C. 取下第三和最内侧区间的薄膜和编织增强层

这些层相互堆叠，
，
，在这些层之间保存介质, 编织层以及薄膜层险些被介质完全粘合, 这就是为什么管体泛起坚硬而失去柔韧性的缘故原由。。。。通过辅助装备，
，
，我们仍可以除去织物和薄膜，
，
，并能看到各层之间的苯乙烯介质，
，
，如图片7所示。。。。苯乙烯已固化，
，
，这是液体苯乙烯遇到高温顺氧气时的物理特征, 这种介质具有聚合能力，
，
，并可以从液态酿成固态，
，
，这种介质在各层之间均可发明，
，
，并且也沉积在最内侧的ECTFE内衬上。。。。

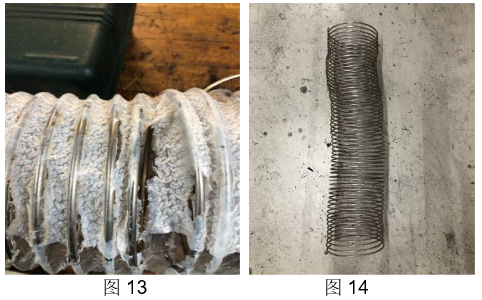

D. 剥取最内侧接触介质层ECTFE

一层一层去除，
，
，直到最内侧的钢丝骨架为止。。。。 所有层均因固化的苯乙烯“粘合”在一起。。。。 从以下图片可以清晰地看到，
，
，内衬层已经严重损坏，
，
，内钢圈也移位了。。。。 由于内衬层已爆发损坏，
，
，介质已经能够穿透阻挡层，
，
，往外一层层渗透。。。。

E. 缘故原由剖析

内衬被损坏而外部没有损坏的事实证实，
，
，软管内部的损坏不是外部的攻击导致的。。。。内钢圈已在软管靠近讨论的2米内爆发位置移位，
，
，这只能是由于突然从内部进来的外力而引起的。。。。由于苯乙烯在较高温度下会酿成固体，
，
，以是软管极有可能在是在高温下被洗濯过，
，
，若是使用蒸汽洗濯，
，
，软管两头不是开放式的情形下通蒸汽，
，
，可能会爆发这种情形。。。。另一种可能性是使用蒸汽喷枪举行洗濯时，
，
， 蒸汽喷枪的喷嘴可能与衬里接触并损坏了ECTFE内衬。。。。无论上述哪种情形，
，
，只要ECTFE内衬损坏或者内钢圈爆发移位，
，
，苯乙烯均能够进入各层之间，
，
，在高温下固化，
，
，从而导致软管变得僵硬。。。。

确切的缘故原由很难确定，
，
，但可以确定的是软管在清洁历程中受热，
，
，并且由于这种内衬损坏从而导致苯乙烯介质流入管体内部。。。。

由于苯乙烯固化（乙烯聚合），
，
，因此有恒定的力作用在相邻的内钢圈上，
，
，使其爆发位移转变，
，

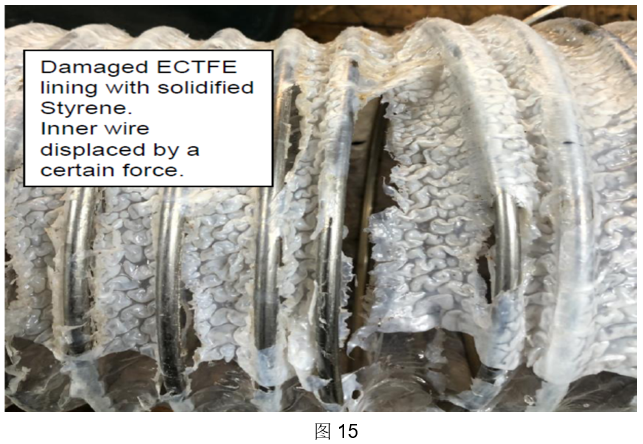

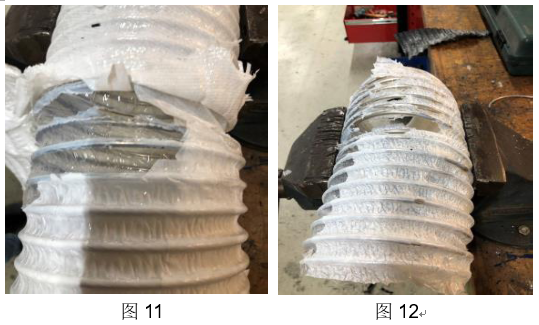

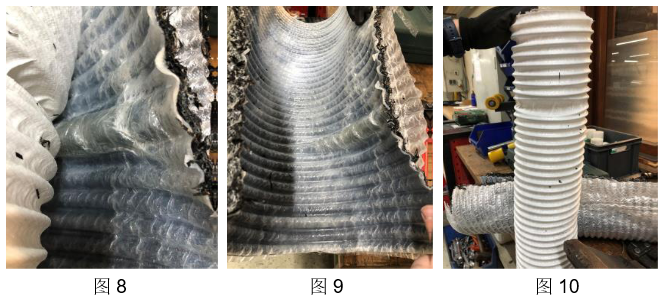

，图9和11可以很清晰地看到这种情形。。。。另外，
，
，在ECTFE内衬上也可以发明积累的聚苯乙烯固体。。。。 （图片15）

F．结论

软管在使用（清洁或其他可能的操作）历程中被损坏，
，
，并且由于内部损坏，
，
，苯乙烯能够通过内衬ECTFE第一道屏障，
，
，并且在苯乙烯因高温变硬固化膨胀历程中，
，
，在内衬上爆发推力，
，
，并移动了至关紧要的内钢圈。。。。软管的损坏与软管的质量和生产没有关系。。。。由于使用条件而使软管变硬，
，
，因此Gutteling厂家无法提出可能的预防计划，
，
，我们建议使用者凭证Gutteling操作指南使用和洗濯S36沙龙会复合软管，
，
，以便较久的使用S36沙龙会软管，
，
，清静生产的同时，
，
，降低码头的营运成本。。。。

以上Gutteling工厂专业严谨的剖析报告获得了客户的充分认可，
，
，提醒客户在使用和洗濯复合软管历程中，
，
，严酷凭证Gutteling的操作指南举行，
，
，维护了工业和生产清静。。。。
